EJEMPLOS DE CAPACIDAD DE CARGA DE SUELOS

Es creencia algo generalizada que cualquier terreno puede sostener con eficiencia una construccion liviana y, por tanto, no se requiere un estudio de suelos. Sin embargo, los hechos demuestran lo contrario. Casas residenciales y otras construcciones livianas han sido muy afectadas debido al desconocimiento de las caracteristicas del subsuelo.

la capacidad de carga admisible en una cimentacion es aquella que puede aplicarse sin producir desperfectos en la estructura, teniendo un margen de seguridad dado por el coeficiente de seguridad.

La capacidad de carga depende del tipo de suelo (gravas, arenas, limos, arcillas o combinaciones de ellas), de las caracteristicas de la cimentacion y de la estructura, y del coeficiente de seguridad adoptado. El conocimiento de la presencia o ausencia del nivel de las aguas freaticas (NAF) es muy importante por que cambia las condiciones de resistencia.
La teoria de terzagui es uno de los primeros esfuerzos por adaptar a la mecanica de suelos los resultados de la mecanica del medio continuo. La teoria de terzagui cubre el caso mas general de suelos con "cohesion" y "friccion" y su impacto en la mecanica de suelos ha sido de tal trascendencia que aun hoy, es posiblemente la teoria mas usada para el calculo de capacidad de carga de suelos en proyectos practicos , especialmente en el caso de cimientos poco profundos.
Es importante que la cimentacion se apoye en suelos que no esten sujetos a cambios fuertes de volumen por variaciones de la humedad (suelos colapsables, arcillas expansivas, rellenos, etc.) de forma de no generar asentamientos no previstos.


-------FORMULAS Y DATOS QUE SE TIENEN QUE CONOCER----


LAS FORMULAS QUE UTILIZAREMOS SON ESTAS: ( DE LA TEORIA DE TERZAGUI)

ES BUENO CONOCER ESTO:

qc= capacidad de carga ultima
q adm= capacidad de carga admisible

CON ESTA GRAFICA SE OBTIENEN LOS FACTORES ADIMENSIONALES QUE DEPENDEN DEL ANGULO DE FRICCION INTERNA

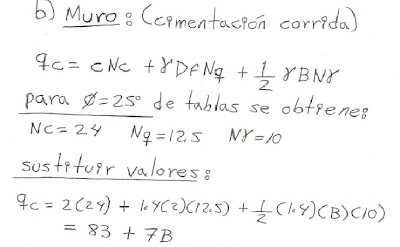

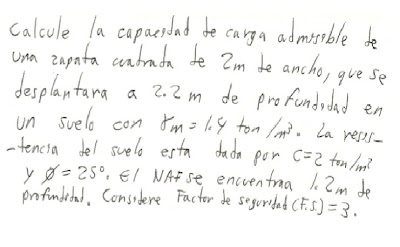

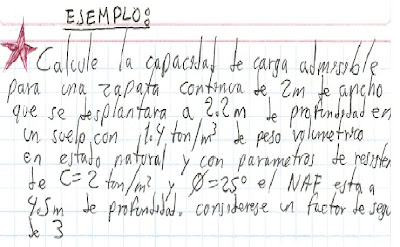

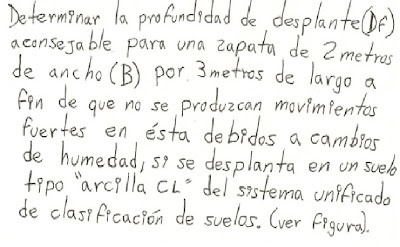

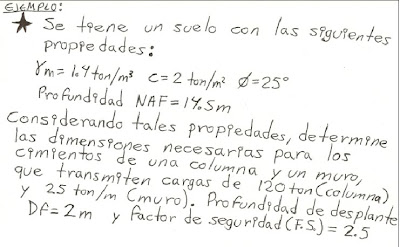

ejemplo de capacidad de carga del suelo

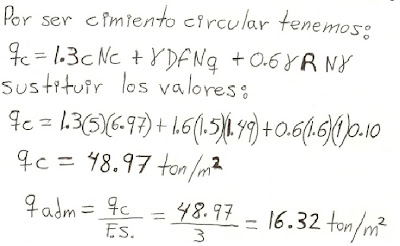

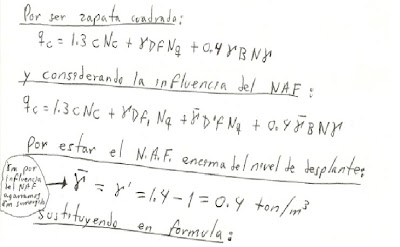

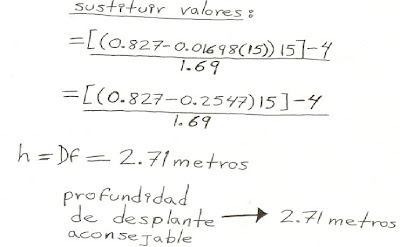

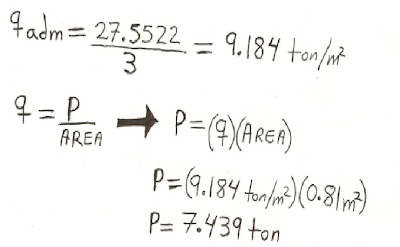

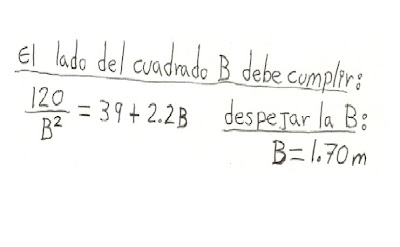

SOLUCION:
------------------------------------------------------------------------------

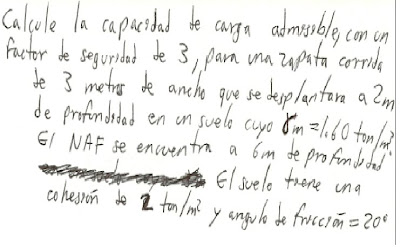

ejemplo de capacidad de carga del suelo

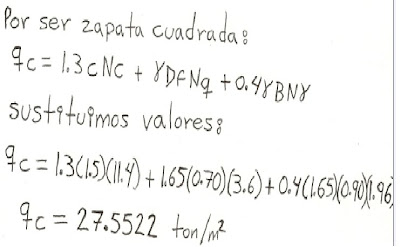

SOLUCION:
---------------------------------------------------------------------------------

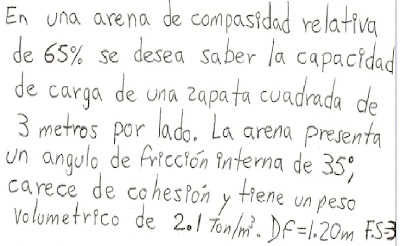

ejemplo de capacidad de carga del suelo

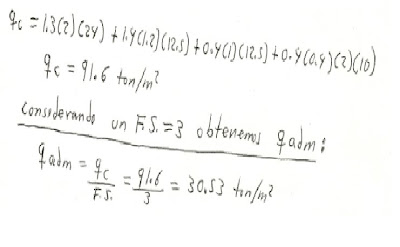

SOLUCION:
---------------------------------------------------------------------------------

ejemplo de capacidad de carga del suelo

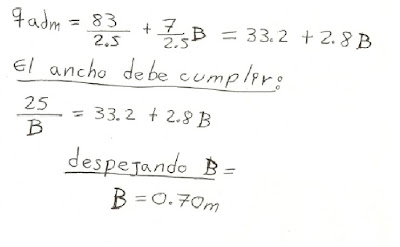

SOLUCION:
--------------------------------------------------------------------------------

ejemplo de capacidad de carga del suelo

SOLUCION:
-----------------------------------------------------------------------------

ejemplo de capacidad de carga del suelo

SOLUCION:
--------------------------------------------------------------------

ejemplo de capacidad de carga del suelo

SOLUCION:
------------------------------------------------------------------------

ejemplo de capacidad de carga del suelo

SOLUCION:
----------------------------------------------------------------------

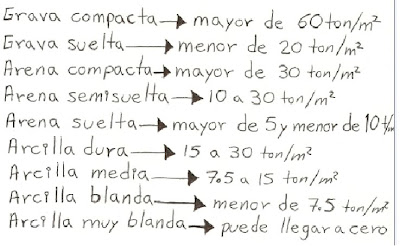

VALORES TIPICOS DE CAPACIDAD DE CARGA DEL SUELO

-------------------------------------------------------------------------

LOS COEFICIENTES QUE DEPENDEN DEL ANGULO DE FRICCION INTERNA TAMBIEN SE PUEDEN OBTENER CON FORMULAS:


----------------------------------------------------------------------

EJEMPLO: de calculo de coeficientes dependientes de angulo de friccion con formulas:

----------------------------------------------------------------------------
